保险丝功能

保险丝保护电路，以避免由于电路超负载而引起的破坏。如保险丝熔断应更换。如新保险丝熔断，应检查电路或修理电路。

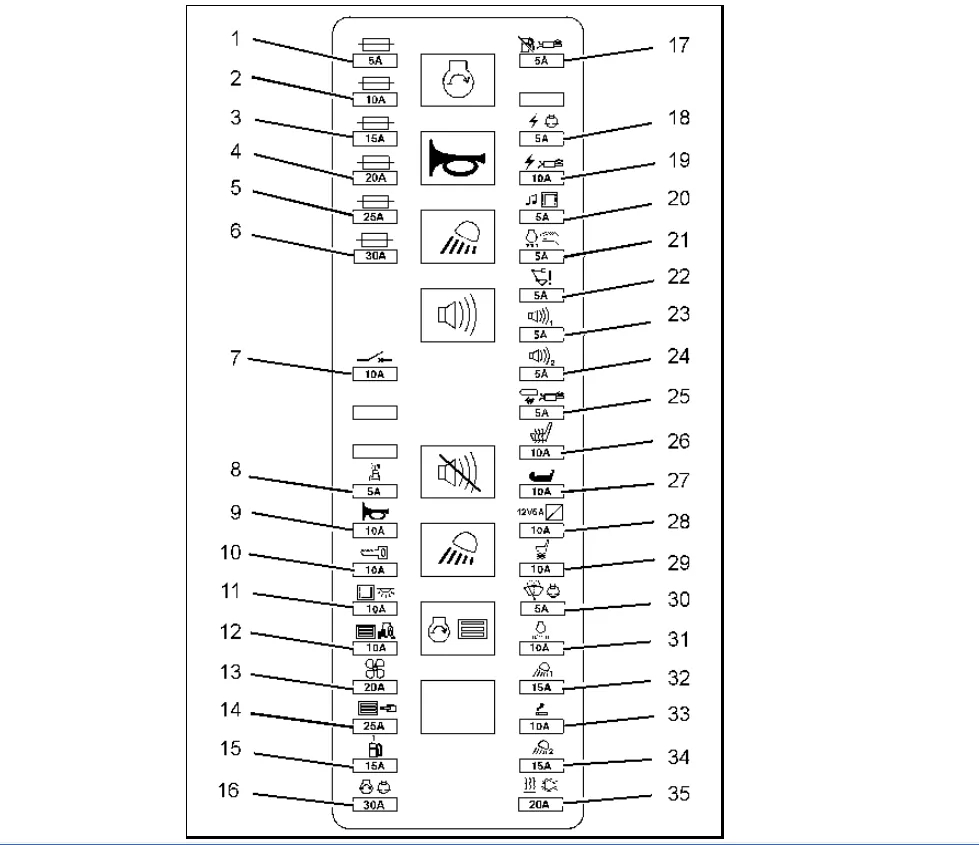

卡特307D保险盒内部保险丝和继电器位置

(1)  备用件 - 5 A

(2)  备用件 - 10 A

(3)  备用件 - 15 A

(4)  备用件 - 20 A

(5)  备用件 - 25 A

(6)  备用件 - 30 A

(7)  辅助电路 - 10 A

(8)  产品链路 - 5 A

(9)  喇叭 - 10 A

(10)  发动机起动开关 - 10 A

(11)  内部灯 - 10 A

(12)  机器锁止控制 - 10 A

(13)  吹风机风扇 - 20 A

(14)  机器控制模块 - 25 A

(15)  电动燃油泵 - 15 A

(16)  起动器继电器 - 30 A

(17)  燃油切断电磁阀 - 5 A

(18)  电子继电器 - 5 A

(19)  电磁阀 - 10 A

(20)  收音机和显示器 - 5 A

(21)  发动机转速自动控制 - 5 A

(22)  铲斗系统故障或功能失灵 - 5 A

(23)  警报器 - 5 A

(24)  警报器 - 5 A

(25)  机器速度 - 5 A

(26)  座椅加热器 - 10 A

(27)  连接器楔块 - 10 A

(28) 12伏5安培转换器 - 10 A

(29)  空气式悬挂 - 10 A

(30)  车窗雨刷器和清洗器继电器 - 5 A

(31)  发动机转速控制 - 10 A

(32)  动臂灯 - 15 A

(33)  点烟器 - 10 A

(34)  驾驶室照明灯 - 15 A

(35)  暖气和空调 - 20 A

继电器图示

(36)  空档起动 - 继电器

(37)  喇叭 - 继电器

(38)  灯 - 继电器

(39)  行驶警报器 - 继电器

(40)  行驶警报器 - 继电器

(41)  灯 - 继电器

(42)  发动机控制模块 - 继电器
